本產品適用一般傳統噴射式、二件式水箱馬桶。不適用ToTo水箱、單體水箱馬桶。
準備工具：友源落水器螺帽專用板手｜12號固定板手｜十字螺絲起子
首先關閉供水開關，以免影響安裝
第一步：安裝水箱固定螺絲
將螺絲放入水箱左右二側較小的孔洞，並安裝墊圈和螺帽
使用12號固定板手將螺帽鎖緊
或使用友源落水器螺帽專用板手將螺帽鎖緊
固定螺絲先安裝到這裡，等安裝完阿匹克後，再安裝剩下的另一半
第二步：安裝落水器
將落水器放入水箱正中間最大的圓孔
安裝落水器墊圈和螺母

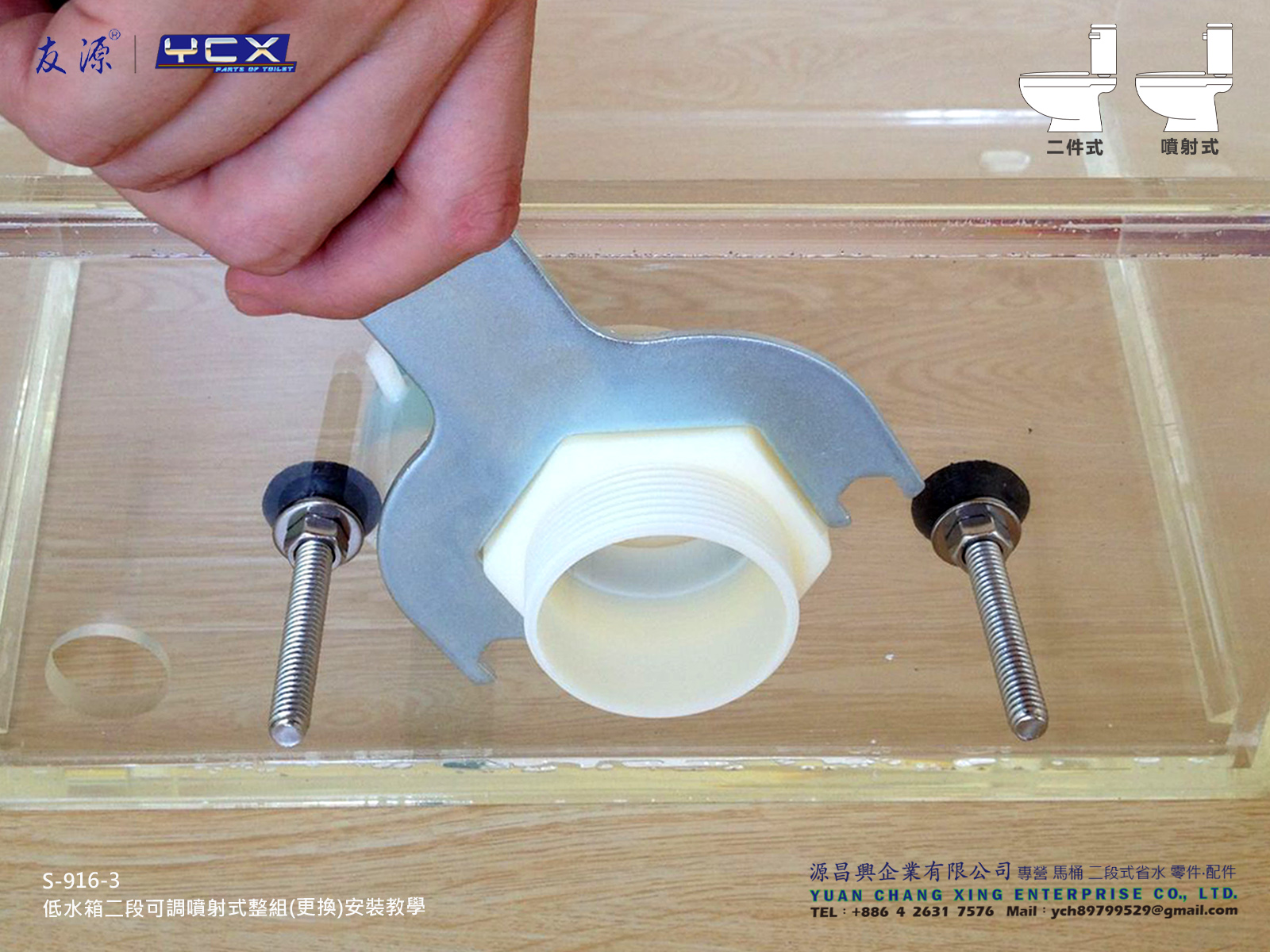

使用友源落水器螺帽專用板手將螺母鎖緊
落水器和馬桶水箱的夾角大約20度，完成
第三步：安裝進水器
首先安裝浮球和不銹鋼條，大約 1CM 距離
把不銹鋼條插入進水器固定座，使用十字螺絲起子鎖緊 ，將水量調整螺絲調到適當的水箱水位
將進水器放入水箱左方的孔洞

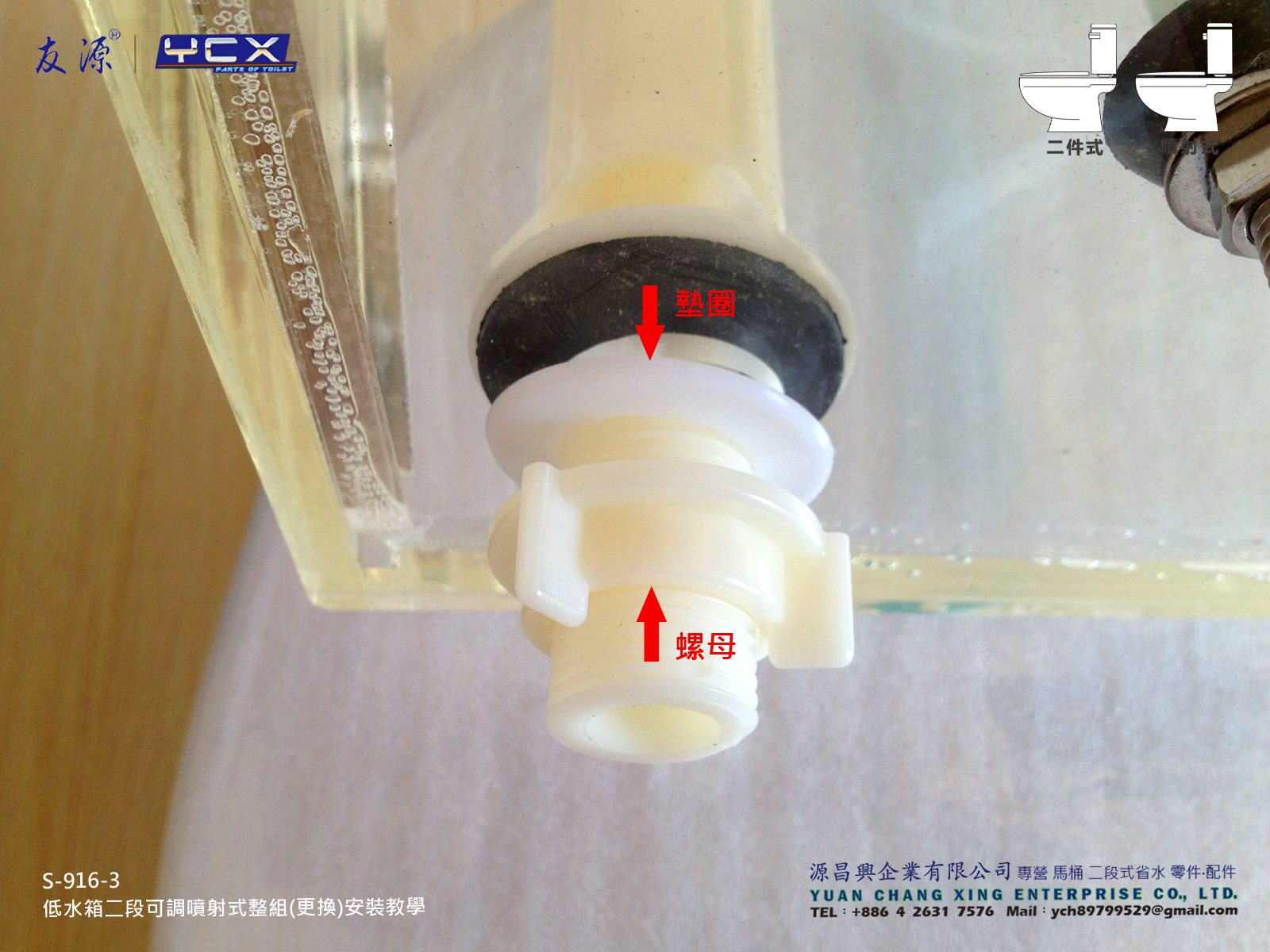

安裝進水器墊圈和螺母
將螺母鎖緊，完成
第四步：安裝噴射式阿匹克
直接將噴射式阿匹克安裝在落水器底座
將整個水箱安裝在馬桶上
進水器浮球必需與水箱壁面相距1~1.5CM
現在安裝水箱固定螺絲剩下的另一半
安裝水箱固定螺絲的黑色墊片和墊圈和螺帽
使用友源落水器螺帽專用板手將螺帽鎖緊
或使用12號固定板手將螺帽鎖緊
完成
第五步：安裝二段式把手
安裝二段式把手的固定座
安裝二段式把手固定座的墊圈和螺母
直接用手鎖緊
需留意左右二個孔洞是水平的狀態
安裝大、小號把手
將小號拉桿安裝到小號的把手
將大號拉桿安裝到大號的把手
使用十字螺絲起子將固定螺絲鎖緊
第六步：安裝二段式落水皮
二段式落水皮外面有一層白色的保護套
一定要將白色的保護套拿掉，否則無法安裝到落水器上
拿掉白色保護套的樣子
將落水皮穿過中間的直管，把落水皮二側的扣環扣上
安裝鏈條，把小號鏈條拉直，量測距離
將小號鏈條穿過小號拉桿中第三個固定孔
小號鏈條安裝後，需要有一點鬆鬆的
小號鏈條安裝太緊時，會導致二段式落水皮無法閉合
小號鏈條安裝太鬆時，會導致二段式落水皮無法開啟
大號鏈條也比照小號鏈條一樣安裝。中間的浮球可以調整小號水量的增加和減少
全部更換完成，正視圖

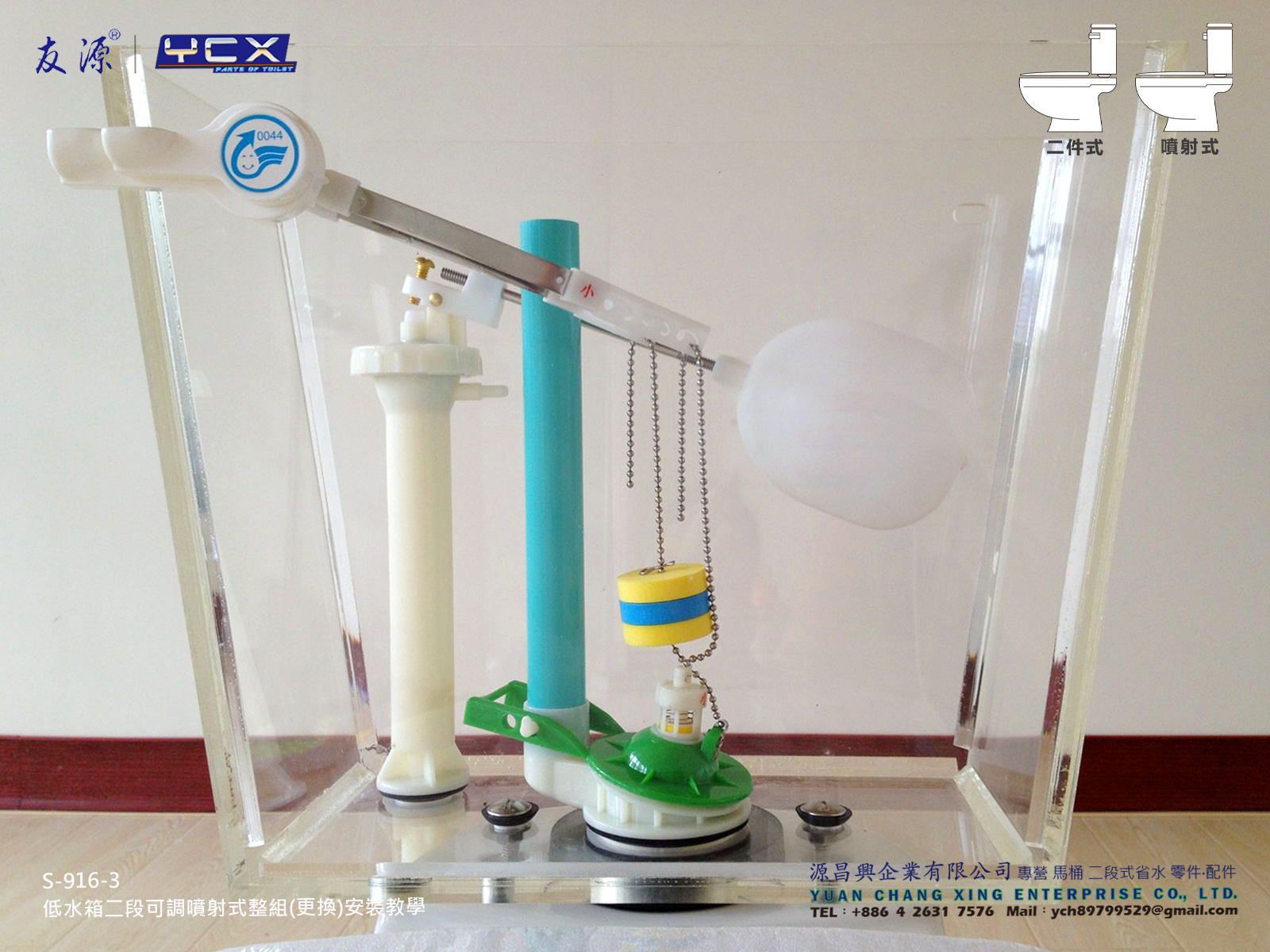

全部更換完成，左視圖

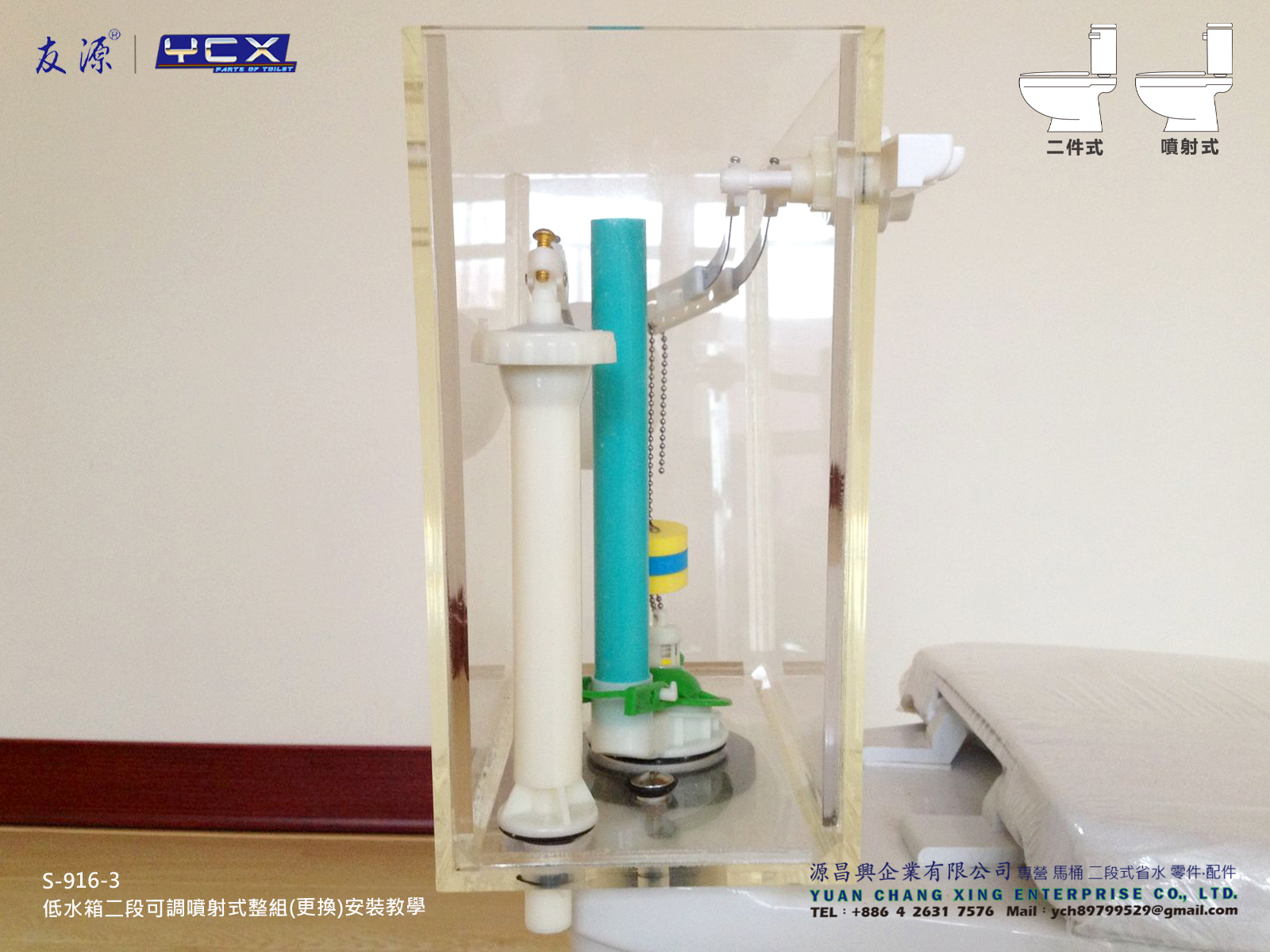

全部更換完成，右視圖
全部更換完成，上視圖。不銹鋼ST拉桿可依實際水箱曲度調整彎曲
